Huile diélectrique : qu'est-ce que c'est, types et applications dans les transformateurs et l'industrie
08 février 2024
L'huile diélectrique est un fluide clé dans le fonctionnement sûr et stable de nombreux équipements électriques. Ils sont associés à la lubrification des transformateurs, mais la vérité est que leurs fonctions comprennent également l'isolation, le refroidissement et la préservation de la fiabilité des installations critiques dans l'industrie, la distribution d'électricité et les infrastructures à haute tension.
Lorsque ce fluide fonctionne bien, il est à peine perceptible. Mais ses performances influencent directement la durée de vie de l'équipement, la sécurité de l'installation et le risque de panne.
A quoi sert l'huile diélectrique ?
L'huile diélectrique sert à éviter les décharges indésirables entre les composants soumis à des tensions différentes et, en même temps, à évacuer la chaleur générée pendant le service. Elle est utilisée dans les transformateurs, interrupteurs, condensateurs et autres équipements haute tension dans lesquels l'isolation électrique et le contrôle thermique sont indissociables.
Sa fonction principale n'est pas seulement de "remplir" l'équipement, mais de créer un environnement de travail stable pour que le système électrique fonctionne en toute sécurité. Par conséquent, lors du choix d'une huile diélectrique, il ne suffit pas de regarder une seule propriété. L'équilibre entre la rigidité diélectrique, le comportement thermique, la stabilité chimique, la compatibilité des matériaux et la sécurité incendie est également important.
Isolation électrique
La première grande mission de l'huile diélectrique est l'isolation électrique. Le fluide empêche les arcs ou les décharges entre les parties actives de l'équipement, même lorsqu'il y a des tensions élevées. Pour ce faire, il faut maintenir une résistance élevée à la rupture électrique et une faible teneur en humidité et en polluants.
Refroidissement et dissipation de la chaleur
La deuxième fonction est le refroidissement. Le système de refroidissement du transformateur, par convection naturelle ou forcée, permet de dissiper la chaleur générée, en évitant les surchauffes et en réduisant le vieillissement thermique de l'isolation solide.
Propriétés techniques de l'huile diélectrique
Le rendement d'une huile diélectrique dépend d'un ensemble de propriétés physiques, chimiques et électriques. Les comprendre est important à la fois dans la sélection initiale du fluide et dans son entretien ultérieur.
Rigidité diélectrique : comment la mesurer et quelles valeurs sont sûres
La rigidité diélectrique indique la capacité de l'huile à résister à une tension électrique sans qu'une décharge perturbatrice ne se produise. Elle est déterminée par des essais normalisés en laboratoire, en appliquant une tension croissante entre électrodes séparées à une distance définie.
Il n'existe pas de valeur "sûre" universelle unique, car elle dépend du type d'équipement, de l'état de l'huile et de la méthode d'essai utilisée. Néanmoins, dans les nouvelles huiles, des valeurs élevées et stables sont attendues, et toute baisse soutenue pendant le service est généralement un signal d'alerte. La présence d'eau, de particules, de produits d'oxydation ou de gaz peut réduire significativement cette propriété.
Plutôt que de se fixer sur un chiffre isolé, il convient de comparer les résultats aux limites du fabricant, à la norme applicable et à l'historique de l'équipement lui-même. En maintenance prédictive, la tendance est généralement aussi importante que la valeur absolue.
Viscosité et température d'inflammation : pertinence pour la sécurité
La viscosité influence directement la capacité de l'huile à circuler à l'intérieur de l'équipement et à transférer de la chaleur. Si elle est trop élevée, la dissipation thermique s'aggrave. Si elle est trop faible, elle peut affecter le comportement global du système selon sa conception.
La température d'inflammation est un paramètre de sécurité fondamental. Indique à quelle température l'huile peut générer des vapeurs inflammables en présence d'une source d'inflammation. Dans les installations critiques, cette propriété prend encore plus de poids, car un fluide avec un point d'éclair plus élevé aide à réduire le risque d'incendie.
À ce stade, les esters naturels et synthétiques offrent généralement des avantages par rapport à l'huile minérale, en particulier dans les environnements où la sécurité incendie ou la sensibilité environnementale conditionnent la conception de l'installation.
Compatibilité avec les matériaux : joints, vernis et isolants
Une huile diélectrique cohabite avec du papier cellulosique, des vernis, des joints, des élastomères, des métaux et d'autres matériaux internes de l'équipement. C'est pourquoi la compatibilité chimique est essentielle.
Un fluide mal sélectionné peut accélérer la détérioration des joints, altérer les vernis, favoriser les gonflements ou affecter l'isolation solide. Dans les transformateurs, en outre, l'interaction entre l'huile et la cellulose a une influence directe sur la durée de vie du système. Par conséquent, le remplacement ou le changement de type d'huile doit être étudié avec prudence, en particulier dans les vidanges et remplissages ou les conversions d'huile minérale en fluides alternatifs.
Types d'huile diélectrique
Il n'existe pas une seule huile diélectrique valable pour toutes les applications. Le choix dépend de la conception de l'équipement, de la température de travail, des exigences environnementales et de la réglementation ou spécification technique applicable. C'est pourquoi la gamme d'huiles comprend différentes formulations, chacune conçue pour un profil d'équipe et d'exigence spécifiques.
Huile minérale : la plus répandue - avantages, limites et réglementation (IEC 60296)
L'huile minérale reste la plus utilisée dans les transformateurs et les équipements électriques en raison de sa large implantation, de son coût compétitif et de son bon équilibre entre propriétés diélectriques et comportement thermique. De plus, elle a une longue expérience d'utilisation dans le secteur.
Sa principale référence internationale pour les transformateurs est la norme IEC 60296, qui établit des exigences pour les nouvelles huiles minérales isolantes. Cette norme définit des critères de qualité liés aux propriétés électriques, physiques et chimiques avant la mise en service.
Cependant, leur biodégradabilité et leur point d'éclair sont inférieurs à ceux d'autres types de fluides. C'est pourquoi, bien qu'elle reste la solution la plus répandue, elle n'est pas toujours la plus adaptée aux zones sensibles ou aux installations présentant des exigences de sécurité particulières.
Huiles d'esters naturelles et synthétiques : biodégradables et point d'éclair élevé
Les esters naturels et synthétiques ont gagné en importance pour deux raisons très claires : leur meilleur profil environnemental et leur sécurité incendie élevée. Beaucoup de ces fluides sont biodégradables et présentent des points d'éclair ou de combustion nettement plus élevés que les huiles minérales.
Les esters naturels se distinguent généralement par leur origine renouvelable et leur biodégradabilité rapide. Les esters synthétiques, quant à eux, apportent une grande stabilité et un comportement très solide dans les applications exigeantes. Les deux peuvent être une solution particulièrement intéressante dans les transformateurs situés à l'intérieur, dans les zones urbaines, dans les infrastructures critiques ou dans les zones à haute sensibilité environnementale.
Applications : transformateurs, interrupteurs, condensateurs et équipements haute tension

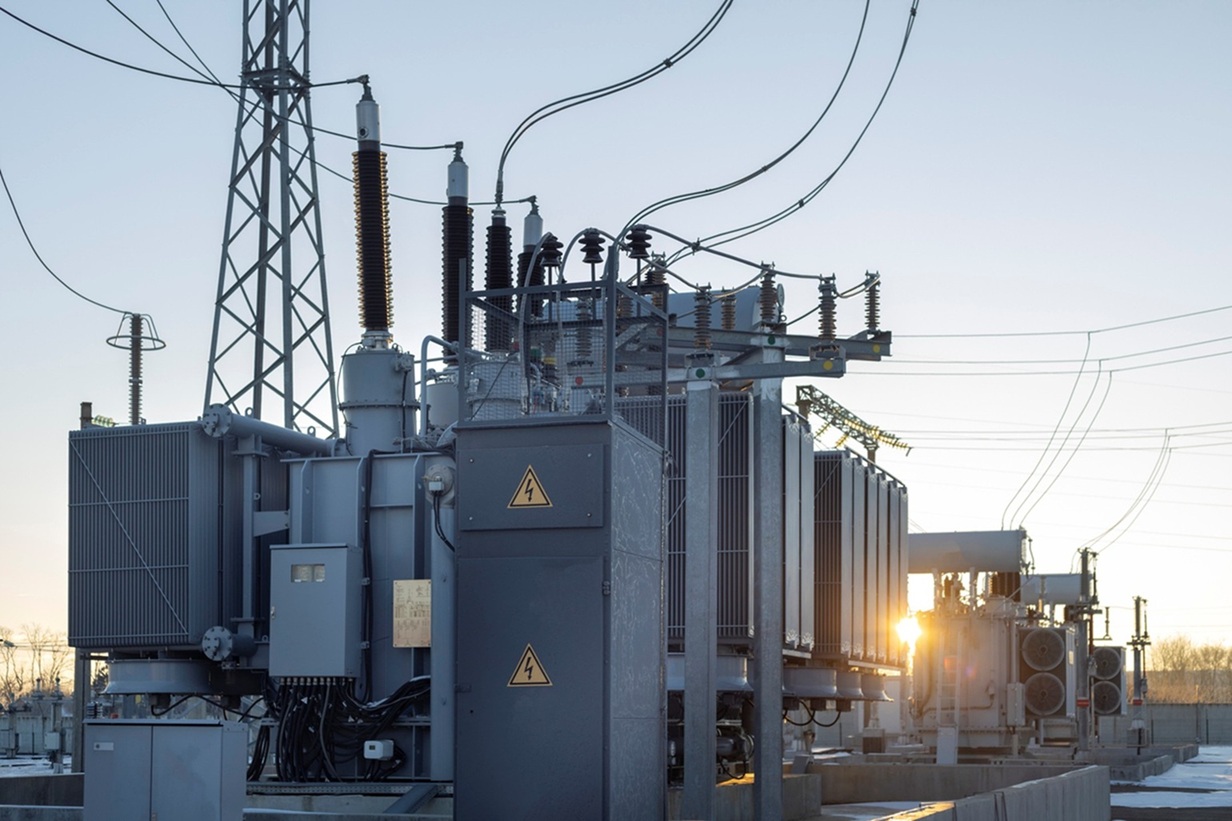

L'application la plus connue de l'huile diélectrique est le transformateur électrique, où elle agit comme un milieu isolant et réfrigérant. Dans ces équipements, le fluide est décisif pour contenir le stress thermique et électrique auquel sont soumis les enroulements et le noyau.
Elle est également utilisée dans les interrupteurs haute tension, où elle aide à l'isolation et, selon la conception, à l'arrêt de l'arc électrique. Dans certains condensateurs, l'huile diélectrique contribue à améliorer l'isolation interne et à stabiliser le comportement de l'équipement. En outre, elle est présente dans d'autres équipements de manœuvre, de mesure ou de distribution électrique où la continuité de service et la sécurité sont prioritaires.
Quelle que soit l'application, la qualité du fluide et son adéquation à la norme correspondante sont déterminantes. En ce sens, il convient de toujours revoir les spécifications techniques et le contexte réglementaire. Si vous souhaitez approfondir cette approche, voici un guide sur les réglementations internationales en matière de lubrifiants, qui vous aidera à comprendre pourquoi les homologations et les normes sont si importantes.
Entretien de l'huile diélectrique : analyse prédictive et quand la remplacer
La maintenance moderne des transformateurs et des installations électriques s'appuie de plus en plus sur l'analyse prédictive, car elle permet de détecter le type de panne avant que la panne n'apparaisse.
L'objectif n'est pas seulement de vérifier si l'huile "sert", mais de comprendre ce qui se passe à l'intérieur de l'équipement. Un changement dans les résultats peut indiquer une oxydation, une entrée d'humidité, des surchauffes localisées, un vieillissement de la cellulose ou même des défaillances électriques naissantes.
Paramètres analysés : acidité, humidité, rigidité diélectrique et gaz dissous
Parmi les paramètres les plus courants sont :
- L'acidité, qui reflète le degré d'oxydation du fluide.
- L'humidité est critique car elle réduit la rigidité diélectrique et accélère la détérioration de l'isolation.
- La rigidité diélectrique elle-même, qui permet d'évaluer la capacité isolante de l'huile.
- Les gaz dissous, dont l'analyse identifie les défauts internes tels que les surchauffes, les décharges partielles ou les arcs, en fonction du type et de la concentration des gaz présents.
À côté d'eux, le facteur de pertes diélectriques, la tension interfaciale, la teneur en furanes ou l'état de contamination particulaire sont également généralement contrôlés, en fonction de la criticité de l'équipement.
Quand remplacer l'huile diélectrique
Il n'y a pas de réponse unique. Il suffit parfois de filtrer, dégazer ou déshydrater l'huile. D'autres fois, si la dégradation chimique est avancée ou si le fluide ne peut plus être récupéré avec des garanties, le remplacement est l'option la plus raisonnable. L'important est de décider avec des données, pas par routine.
Que sont les PCB (biphényles polychlorés)
Les PCB sont une famille de composés organiques synthétiques dérivés du biphényle auxquels des atomes de chlore ont été incorporés. Ils ont été utilisés pendant des années comme fluides diélectriques pour leur stabilité chimique et leur bon comportement électrique. Le problème est qu'il s'agit également de composés persistants, bioaccumulables et dangereux pour la santé et l'environnement.
Aujourd'hui, toute ancienne installation doit traiter cette question avec la plus grande prudence. S'il y a suspicion de présence de PCB dans notre huile (et donc dans notre transformateur), un changement d'huile ne suffit pas, mais une caractérisation analytique, une gestion en tant que déchet dangereux et le strict respect de la réglementation applicable sont nécessaires.
Questions fréquentes sur l'huile diélectrique
À quoi sert l'huile diélectrique dans les transformateurs électriques ?
Elle est utilisée pour deux fonctions essentielles : isoler électriquement les composants sous tension et évacuer la chaleur générée pendant le fonctionnement. En d'autres termes, elle protège contre les décharges et aide à garder la température sous contrôle.
Quelle est la différence entre l'huile diélectrique minérale et synthétique ?
L'huile minérale est la plus courante et offre un bon équilibre entre coût et performance. Les fluides synthétiques, tels que les esters, offrent généralement une plus grande sécurité contre le feu, une meilleure performance dans des environnements spécifiques et, dans certains cas, un meilleur profil environnemental. Le choix dépend de l'équipement et de l'environnement d'utilisation.
À quelle fréquence faut-il remplacer l'huile d'un transformateur ?
Elle n'est généralement pas remplacée, mais traitée. La décision doit être basée sur une analyse de l'état : humidité, acidité, rigidité diélectrique, gaz dissous et tendance historique. Dans de nombreux cas, un bon entretien permet de prolonger la durée de vie de l'huile sans la remplacer prématurément. Le guide pour les huiles minérales IEC 60422 indique le traitement à effectuer
L'huile diélectrique peut-elle brûler ? Quelle est sa température d'inflammation ?
Oui, elle peut brûler, mais tous les fluides ne se comportent pas de la même manière. L'huile minérale a une température d'inflammation inférieure à celle des esters. Par conséquent, dans les installations avec des exigences de sécurité élevées, des solutions avec des points d'éclair ou de combustion plus élevés sont utilisées.
Qu'est-ce que l'huile diélectrique biodégradable ?
C'est un fluide isolant formulé pour offrir des performances électriques et thermiques adéquates avec un impact environnemental moindre en cas de déversement.
